Βελτιστοποιήστε την απόδοση του κτιρίου σας με τις προηγμένες λύσεις Daikin AHU
Ο εξαερισμός είναι πολύ σημαντικός για το κτίριό σας
Η αύξηση των ενεργειακά αποδοτικών σχεδιασμών κτιρίων δημιουργεί μεγαλύτερες ανάγκες για συστήματα εξαερισμού. Τα ενεργειακά αποδοτικά κτίρια απαιτούν περισσότερη μόνωση για να μειώσουν την απώλεια θέρμανσης και ψύξης. Αυτό σημαίνει ότι ο αέρας στο εσωτερικό του κτιρίου δεν ανανεώνεται επαρκώς και μπορεί να γίνει ανθυγιεινός. Ο στάσιμος αέρας θέτει επίσης το κτίριό σας σε μεγαλύτερο κίνδυνο για αλλεργίες, εναπομένουσες οσμές, συμπύκνωση υδρατμών, μούχλα και πολλά άλλα.
Με ποιο τρόπο σας βοηθάει η ολοκληρωμένη λύση HVAC της Daikin να επιτύχετε απόδοση αιχμής;
- Κορυφαίες λύσεις: Επιτύχετε υψηλή ενεργειακή αποδοτικότητα και μειωμένο αποτύπωμα CO2 σε όλους τους τομείς και σε κάθε βήμα του συστήματος HVAC.
- Άψογη ενσωμάτωση και επικοινωνία: Διασφαλίζετε ότι κάθε στοιχείο λειτουργεί σε αρμονία. Η ενσωμάτωση μιας AHU με ένα σύστημα ανάκτησης θερμότητας είναι ακόμα πιο αποδοτικό.
- Ενιαία επαφή: Λάβετε ότι χρειάζεστε από υποστήριξη σχεδιασμού έως ανταλλακτικά και σέρβις, μειώνοντας το χρόνο και την προσπάθεια που χάνεται κατά την επαφή με πολλούς προμηθευτές.
- Ευκολότερη και ταχύτερη θέση σε λειτουργία: Απολαύστε αξιόπιστη λειτουργία με προ-προγραμματισμένα, ρυθμισμένα και ελεγμένα στο εργοστάσιο χειριστήρια τα οποία όχι μόνο ενισχύουν την αξιόπιστη λειτουργία αλλά και εξοικονομούν χρόνο και μειώνουν τα έξοδα εργασίας κατά τη διάρκεια της εγκατάστασης, της θέσης σε λειτουργία και της συντήρησης.
Εξαερισμός:
Επιτύχετε ανώτερη ποιότητα αέρα εσωτερικού χώρου με τις πιο αποδοτικές AHU ανάκτησης θερμότητας της Daikin που διαθέτουν θέρμανση, ψύξη & ύγρανση για την παροχή ενός ακριβούς περιβάλλοντος άνεσης.
Τεχνική εξυπηρέτηση:
Από τη θέση σε λειτουργία, τα ανταλλακτικά έως τη συντήρηση, το δίκτυο σέρβις της Daikin διασφαλίζει γρήγορη επίλυση των ζητημάτων και αξιόπιστη απόδοση, διατηρώντας την ομαλή λειτουργία του συστήματος AHU.
Μονάδα συμπύκνωσης:
Άψογη εγκατάσταση και εξαιρετική απόδοση κατά την σύνδεση των μονάδων συμπύκνωσης Daikin (ERA / VRV) με χρήση των ελέγχων X στις Daikin AHU.
Έλεγχος:
Εξοικονομήστε χρόνο και έξοδα με τα συστήματα ελέγχου plug-and-play της Daikin. Εύκολη επί τόπου συναρμολόγηση και λύσεις βασισμένες στο cloud διασφαλίζουν ότι έχετε τον έλεγχο, ανεξάρτητα από το πού βρίσκεστε.
Υποστήριξη της επιτυχίας σας ανεξάρτητα από τον ρόλο σας στο έργο
Εργαλείο επιλογής
Περιπτώσεις αναφοράς
Ξεκινήστε το έργο εξαερισμού με το εργαλείο επιλογής Daikin
Μειώστε σημαντικά το χρόνο επιλογής με τη φιλική προς τον χρήστη διεπαφή λογισμικού επιλογής μονάδας διαχείρισης αέρα, ASTRA, για την οπτική απεικόνιση της προσαρμοσμένης λύσης AHU που ταιριάζει καλύτερα στις ανάγκες και την τοποθεσία σας.
- Έξυπνο λογισμικό: Ο έξυπνος πυρήνας διασφαλίζει επιλογές υψηλής ποιότητας προσαρμοσμένες στις δικές σας ανάγκες.
- Παράμετροι ρυθμισμένες εκ των προτέρων: Ανταγωνιστικές λύσεις διαθέσιμες στον οδηγό, παρέχουν αμέσως ένα αποτέλεσμα 3D έτοιμο για εξατομίκευση. Τροποποιήστε τη μονάδα σας έτσι ώστε να ανταποκρίνεται στις ανάγκες σας, κατόπιν δημιουργήστε και λάβετε τεχνικές αναφορές, τιμοκαταλόγους και διαγράμματα καμπύλων ανεμιστήρα σε διάφορες μορφές.
Βιώσιμες λύσεις HVAC: AHU συμβατές με R-32
Η Daikin, ο ηγέτης στις καινοτόμες λύσεις HVAC, παρουσιάζει την συμβατή με R-32 AHU για την σειρά Compact L & T, την αρθρωτή σειρά R & P και τις επαγγελματικές σειρές. Ως η πρώτη στην αγορά που προσφέρει πλήρη συμβατότητα με το R-32 για όλες τις εξωτερικές μονάδες (VRV / ERA), τις AHU και τα χειριστήρια, η Daikin παρέχει μια εκτενή λύση HVAC που πληροί τις ανάγκες σας σε εξαερισμό και απαλλαγή από τις ανθρακούχες εκπομπές.

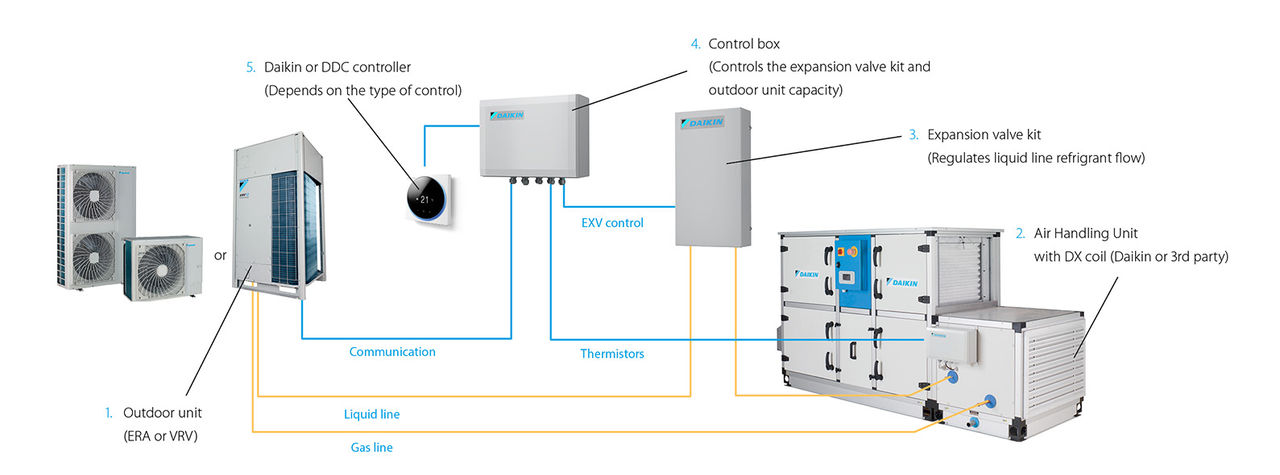

Ολοκληρωμένη λύση για καθαρό αέρα Daikin
Τα κιτ DX της Daikin προσφέρουν άψογη ενσωμάτωση για ολόκληρο το σύστημα εξαερισμού του κτιρίου σας. Με τη μοναδική μας σύνδεση DX, μπορείτε άνετα να συνδέσετε τη μονάδα διαχείρισης αέρα που διαθέτετε με οποιαδήποτε μονάδα συμπύκνωσης με inverter VRV ή ERA της Daikin.
- Εξοικονόμηση χρόνου με λύση plug-and-play: Η ενσωματωμένη βαλβίδα εκτόνωσης και το κιβώτιο ελέγχου εξασφαλίζουν ότι δεν απαιτούνται επιπρόσθετες ρυθμίσεις, απλοποιώντας την εγκατάσταση.
- Μείωση των εργασιών σχεδιασμού: Οι σχεδιαστές μπορούν να βασίζονται στην υποστήριξή μας για τον σχεδιασμό μιας σαφούς ενσωμάτωσης με την ολοκληρωμένη λύση για καθαρό αέρα Daikin.
- Βέλτιστη απόδοση: Βελτιώστε το σύστημά σας HVAC εξασφαλίζοντας μια εγκατάσταση χωρίς προβλήματα και αυξάνοντας την συνολική απόδοση του εξαερισμού του κτιρίου σας με μειωμένα κόστη ενέργειας για τους τελικούς χρήστες.
Ολοκληρωμένη λύση Daikin για καθαρό αέρα
Τα συστήματα εξαερισμού της Daikin μπορούν να ενσωματωθούν σε μια ολοκληρωμένη λύση για το κτίριό σας. Με τη μοναδική μας σύνδεση DX, μπορείτε να συνδέσετε τη μονάδα διαχείρισης αέρα που διαθέτετε με οποιαδήποτε μονάδα συμπύκνωσης με inverter VRV ή ERQ της Daikin. Η ενσωματωμένη θερμοεκτονωτική βαλβίδα και το κιβώτιο ελέγχου την καθιστούν μια πραγματικά plug-and-play λύση. Χωρίς την ανάγκη επιπλέον ρυθμίσεων και πρόσθετου σχεδιασμού από τον εγκαταστάτη, μπορείτε να επιλέξετε τις ιδανικές ρυθμίσεις όπως θα κάνατε με οποιαδήποτε άλλη συσκευή εξαερισμού.
Κεντρικός και αποκεντρωμένος εξαερισμός
Η Daikin προσφέρει λύσεις κεντρικού και αποκεντρωμένου εξαερισμού για την κάλυψη διαφόρων αναγκών των κτιρίων. Τα κεντρικά συστήματα παρέχουν αποτελεσματική διανομή αέρα από ένα μόνο σημείο, ενώ τα αποκεντρωμένα συστήματα προσφέρουν ευέλικτες, εύκολες στην εγκατάσταση μονάδες για συγκεκριμένους τομείς. Και τα δύο εξασφαλίζουν βέλτιστη ποιότητα αέρα εσωτερικού χώρου και ενεργειακή αποδοτικότητα.

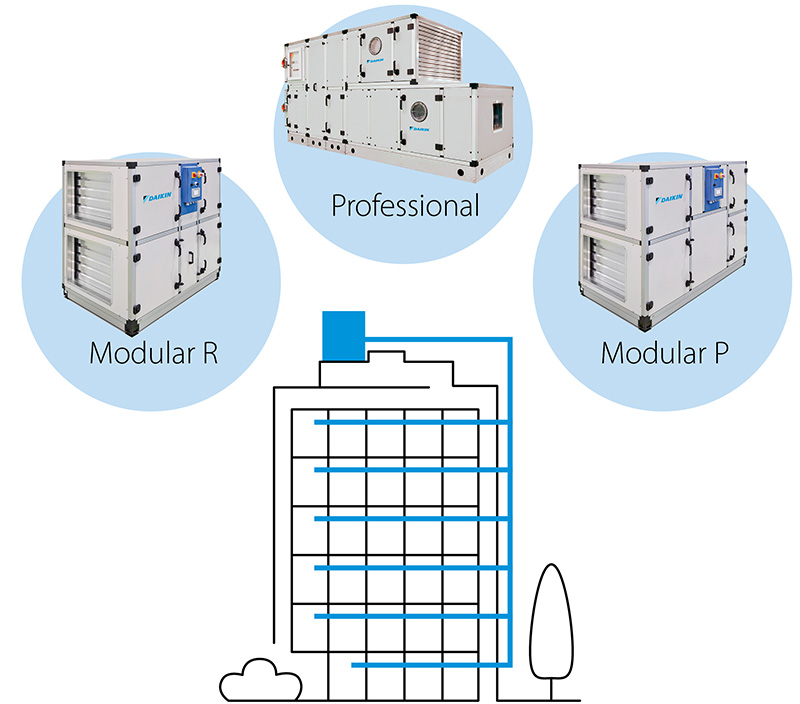

Κεντρικός εξαερισμός
Αποκεντρωμένος εξαερισμός
Οι πιο δημοφιλείς μονάδες εξαερισμού και διαχείρισης αέρα της Daikin

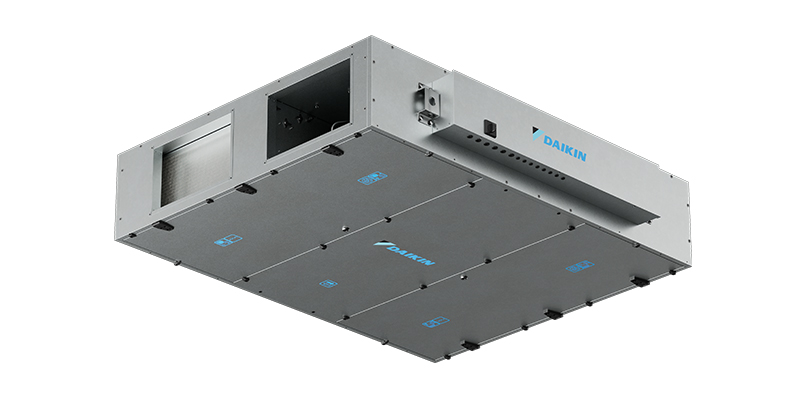

Compact L
Αναρτώμενη AHU οροφής
- Παροχή αέρα: Έως και 3.450 m3/h
- Διαθέσιμη σε 6 μεγέθη
- Εύκολη εγκατάσταση με σερπαντίνα DX/νερού/ηλεκτρική
- Συμβατή με σερπαντίνες DX ψυκτικού μέσου R410a & R32
- Αθόρυβη λειτουργία
- Ανώτερα επίπεδα άνεσης
- Εφαρμογή ψευδοροφής (μηδενικό αποτύπωμα)
- HX κατ’ αντιρροή με έως και 92% απόδοση

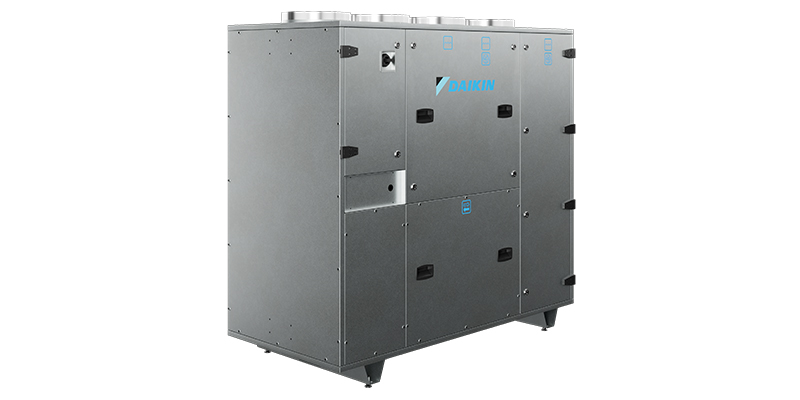

Compact T
Επιδαπέδια AHU με άνω εκροή
- Παροχή αέρα: Έως και 4.200 m3/h
- Διαθέσιμη σε 6 μεγέθη
- Εύκολη εγκατάσταση με σερπαντίνα DX/νερού/ηλεκτρική
- Συμβατή με σερπαντίνες DX ψυκτικού μέσου R410a & R32
- Αθόρυβη λειτουργία
- Ανώτερα επίπεδα άνεσης
- Το μικρότερο αποτύπωμα
- HX κατ’ αντιρροή με έως και 92% απόδοση
- Εύκολη εγκατάσταση σε οποιαδήποτε κτίρια που υπόκεινται σε αναβάθμιση

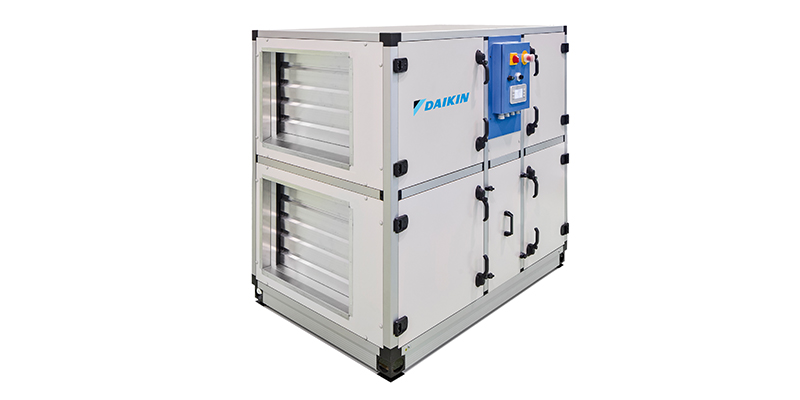

Αρθρωτή R
Μονάδα διαχείρισης αέρα με τροχό και ανάκτηση θερμότητας
- Παροχή αέρα: Έως 25.000 m³/h
- Διαθέσιμη σε 10 μεγέθη
- Εύκολη σύνδεση: Συμβατότητα με σερπαντίνες DX και νερού
- Εγκατάσταση: Καταλληλότητα για ρυθμίσεις εσωτερικών αλλά και εξωτερικών χώρων
- Επιλογές ελέγχου: Διαθέσιμη με ή χωρίς ενσωματωμένους ελεγκτές
- Ενεργειακή απόδοση: AHU εξαιρετικά υψηλής ενεργειακής αποδοτικότητας
- Εναλλάκτης θερμότητας: Εναλλάκτης θερμότητας περιστρεφόμενου τροχού (HX)
- Εργοστασιακή διαμόρφωση: Προ-προγραμματισμένα και εργοστασιακά ελεγμένα χειριστήρια για εύκολη εγκατάσταση
Αρθρωτή P
Πλακοειδής μονάδα διαχείρισης αέρα με ανάκτηση θερμότητας
- Παροχή αέρα: Έως 20.000 m³/h
- Διαθέσιμη σε 10 μεγέθη
- Εύκολη σύνδεση: Συμβατότητα με σερπαντίνες DX και νερού
- Εγκατάσταση: Καταλληλότητα για ρυθμίσεις εσωτερικών αλλά και εξωτερικών χώρων
- Επιλογές ελέγχου: Διαθέσιμη με ή χωρίς ενσωματωμένους ελεγκτές
- Ενεργειακή απόδοση: AHU εξαιρετικά υψηλής ενεργειακής αποδοτικότητας
- Εναλλάκτης θερμότητας: Πλακοειδής εναλλάκτης θερμότητας κατ’ αντιρροή (HX)
- Εργοστασιακή διαμόρφωση: Προ-προγραμματισμένα και εργοστασιακά ελεγμένα χειριστήρια για εύκολη εγκατάσταση
Professional
Εξατομικευμένη AHU για την ανταπόκριση στις ειδικές σας ανάγκες
- Παροχή αέρα: Έως και 144.000 m3/h
- Δυνατότητα κάλυψης των ακριβών διαστάσεων που απαιτούνται
- Διαθέσιμη με & χωρίς ελέγχους
- Επιλογή ακριβούς ελέγχου θερμοκρασίας
- Ανώτερο επίπεδο άνεσης με σύνδεση σε ψύκτη / αντλίες θερμότητας / μονάδες συμπύκνωσης DX
- Δυνατότητα πιστοποιητικού υγιεινής, ATEX, RLT
- Διαθεσιμότητα ρυθμισμένου ελέγχου εγκατεστημένου στο εργοστάσιο

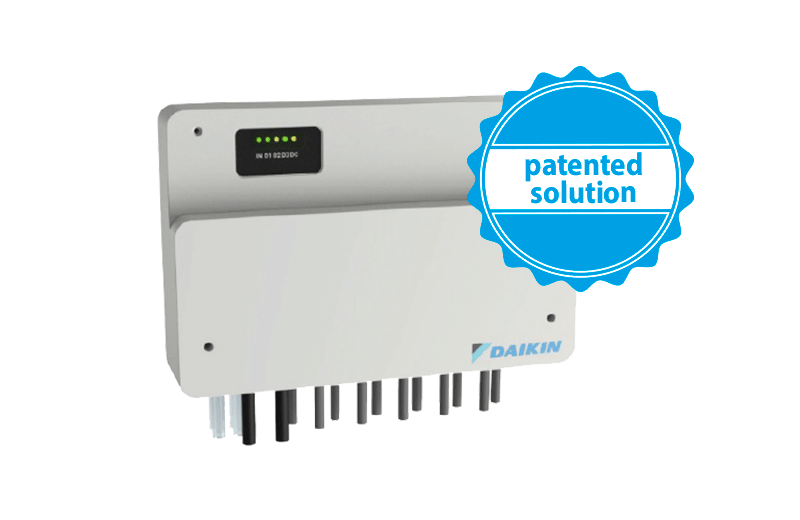

Ψηφιακός έλεγχος Daikin
Σύστημα ελέγχου με εύκολη εγκατάσταση και άμεση χρήση
- Μέγιστη ευελιξία κατά την επιλογή έως και 310 I/O (είσοδοι/έξοδοι)
- Ενσωμάτωση συστημάτων χαμηλής και υψηλής τάσης με υποστήριξη έως και 75 kW για ευέλικτες εφαρμογές.
- Φιλική προς το χρήστη διεπαφή ελέγχου και επικοινωνία με ψηφιακό ελεγκτή Daikin
- Διαχείριση δωρεάν ψύξης/δωρεάν θέρμανσης
- Απευθείας εκτόνωση VRV & Διαχείριση συστημάτων νερού ψύξης
- Όλα τα στοιχεία είναι αρχικά συνδεδεμένα
- Ταχύτερη σύνδεση μεταξύ των τομέων
- Προγραμματισμός
- Έλεγχος ποιότητας αέρα εσωτερικού χώρου (ΠΑΕΧ) με αισθητήρα CO2
- Επιτήρηση και τοπική διαχείριση ελέγχου, επιλογές από απόσταση (Modbus, Bacnet)

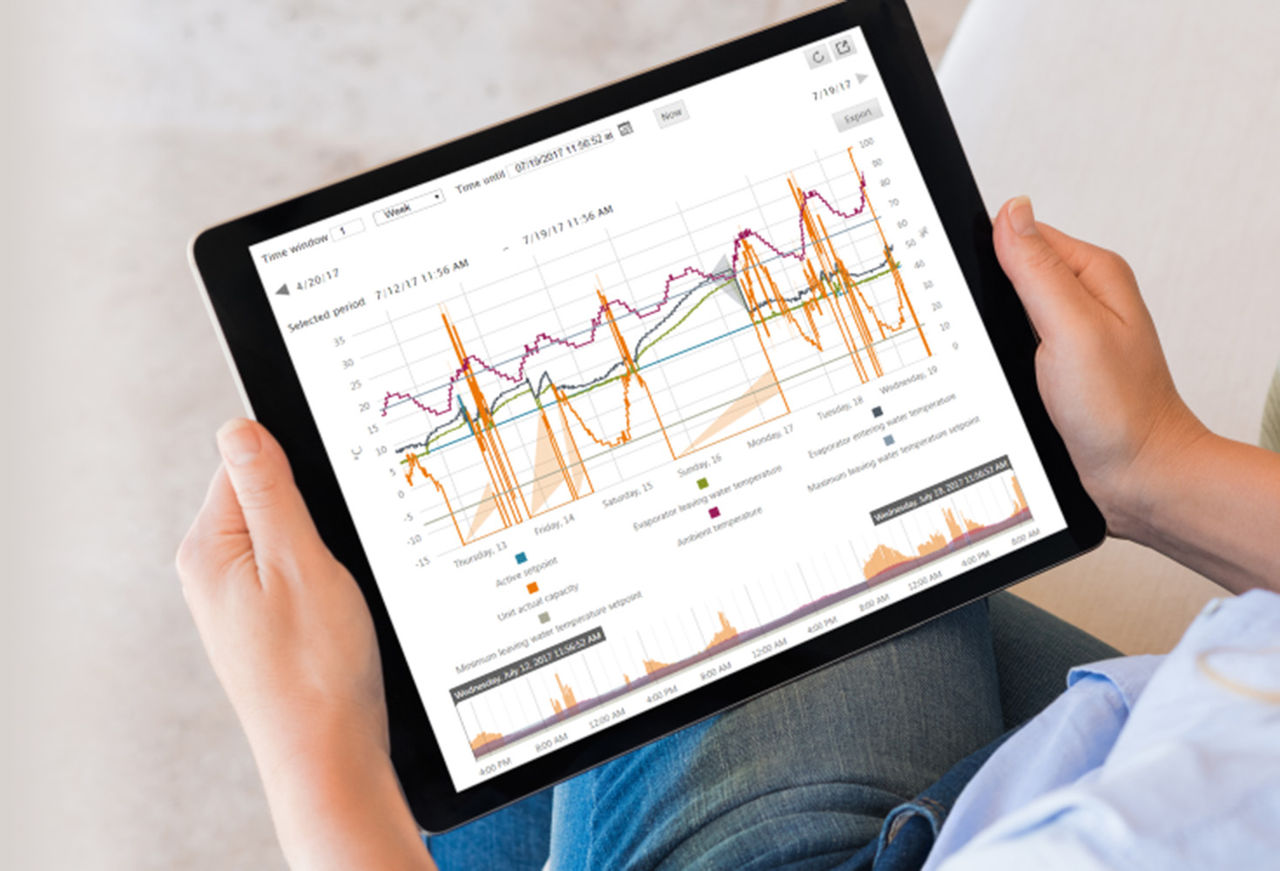

Daikin στην εγκατάσταση
Απομακρυσμένη παρακολούθηση και έλεγχος για εγκαταστάσεις ψυκτών και μονάδες διαχείρισης αέρα
- Παρακολούθηση και έλεγχος του ψύκτη ή της AHU οποτεδήποτε, οπουδήποτε
- Απομακρυσμένη υποστήριξη διάγνωσης από ειδικούς της Daikin για βέλτιστη απόδοση του συστήματος και μακρά διάρκεια ζωής
- Πρόσβαση σε λειτουργικά δεδομένα για ενισχυμένο έλεγχο και αξιοπιστία
- Υψηλή ασφάλεια για προστασία των προσωπικών δεδομένων, αποθήκευση και μεταφορά.
- Βελτιστοποίηση της λειτουργίας και του κόστους συντήρησης

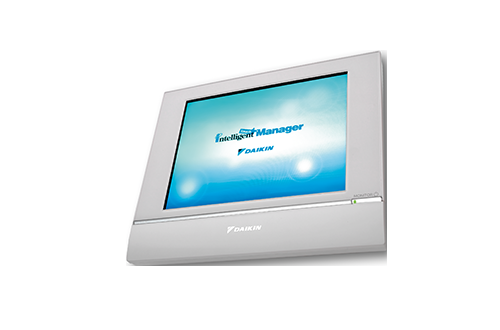

Intelligent Touch Manager (ITM)
Διαχειριστείτε ολόκληρο το κτίριο σας με μία μόνο διεπαφή
Ιδανική για μεσαίες έως μεγάλες εμπορικές εφαρμογές. Δυνατότητα ελέγχου πολλαπλών AHU & VRV συμπεριλαμβανομένων εσωτερικών μονάδων με απλό iTM.
Άψογη ενσωμάτωση σε VRV, AHU και εξοπλισμούς τρίτων εταιρειών που σας επιτρέπει να ελέγχετε το κλίμα, τον φωτισμό και τους συναγερμούς από μια μόνο διεπαφή
Βελτιστοποίηση της χρήσης ενέργειας μέσω παρακολούθησης της κατανάλωσης και ανίχνευσης σπατάλης της ενέργειας.
Εύκολες στη χρήση στατιστικές αναλύσεις που εξοικονομούν έως και 15%.
Αρθρωτός σχεδιασμός: σας επιτρέπει να προσαρμόζετε το σύστημα έτσι ώστε να ταιριάζει σε οποιοδήποτε μέγεθος κτιρίου και στις εκάστοτε ανάγκες του.
Απομακρυσμένη παρακολούθηση 24/7 μέσω σύνδεσης με το Daikin i-Net για συνεχή απόδοση του συστήματος.
Πιστοποιήσεις και διασφάλιση ποιότητας
Οι μονάδες διαχείρισης αέρα είναι αναγνωρισμένες για την εξαιρετική ποιότητα και απόδοση και διαθέτουν την Πιστοποίηση Eurovent. Αυτές οι πιστοποιήσεις διασφαλίζουν ότι τα προϊόντα μας πληρούν τα ανώτερα πρότυπα απόδοσης, υγιεινής και αξιοπιστίας.
Πιστοποιητικά:
- Αποδόσεις πιστοποιημένες με το Eurovent: Εξασφαλίζει ότι οι AHU μας πληρούν τα αυστηρότερα κριτήρια απόδοσης.
- Υπέρβαση των απαιτήσεων οικολογικού σχεδιασμού 2018 ErP: Διασφαλίζει την συμμόρφωση με τα πρόσφατα πρότυπα ενεργειακής αποδοτικότητας και τα περιβαλλοντικά πρότυπα.
- Οδηγία για την υγιεινή VDI 6022: Οι σειρές μας Compact L και Professional είναι πιστοποιημένες, διασφαλίζοντας την τήρηση των αυστηρών προτύπων υγιεινής.
- Οδηγία για την υγιεινή DIN 1946: Πιστοποίηση για τη σειρά Professional, που δίνει έμφαση στην αφοσίωσή μας στην υγεία και την ασφάλεια.
- Αποδόσεις πιστοποιημένες με το RLT: Επικυρώνει την αξιοπιστία και την αποδοτικότητα των AHU μας.
Στο παρασκήνιο: αριστεία ειδικευμένων εργασιών
Μπείτε στο εργοστάσιό μας στην Ιταλία και εξερευνήστε κάνοντας το ταξίδι πίσω από την κατασκευή της Daikin AHU. Βιώστε τον σχεδιασμό μηχανολογίας και την εξειδικευμένη κατασκευή που διασφαλίζουν ότι κάθε Daikin AHU πληροί τα ανώτερα πρότυπα ποιότητας και καινοτομίας.
Παραδείγματα εφαρμογών

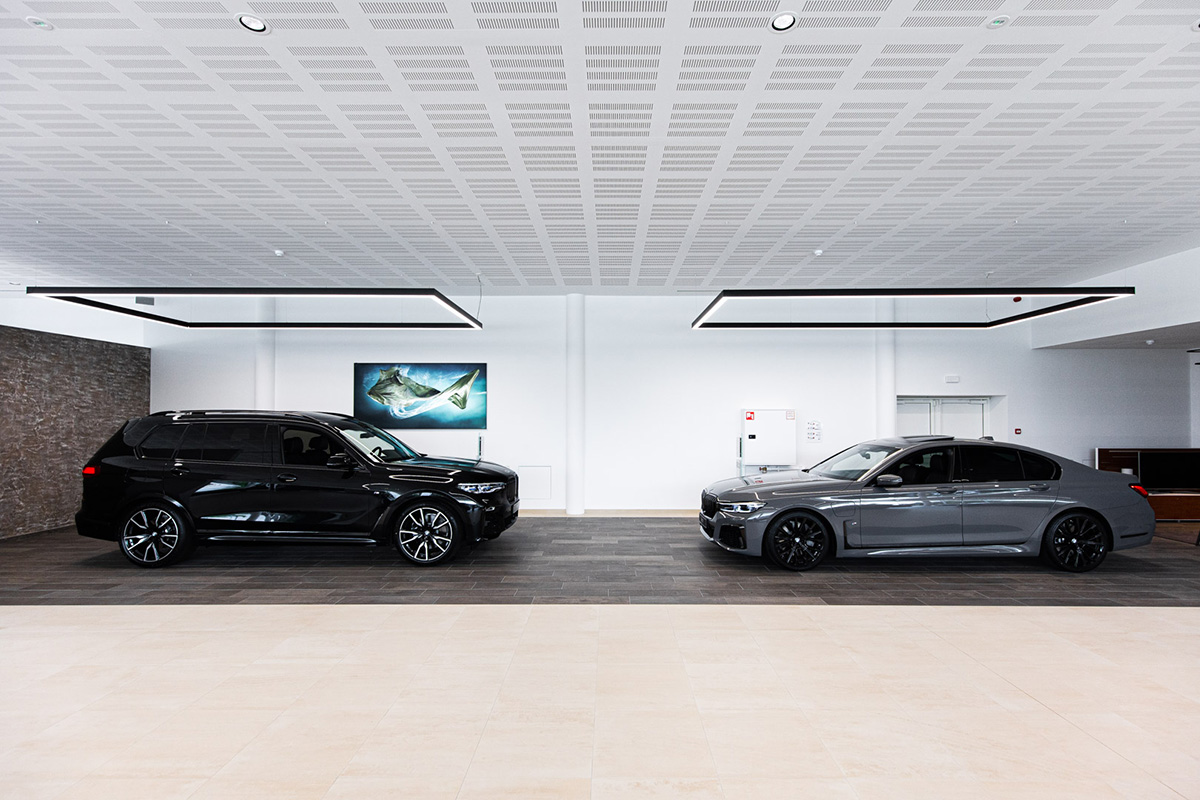

BMW Meerschman
Ανακαλύψτε πώς η προηγμένη λύση HVAC της Daikin διασφαλίζει έναν βέλτιστο έλεγχο κλίματος, ενεργειακή αποδοτικότητα και ανώτερη άνεση για την έκθεση BMW Meerschman, ενισχύοντας την συνολική εμπειρία πελατών.
Παρουσίαση Εμπορικού κέντρου Bergheim
Η Daikin ενσωμάτωσε προσαρμοσμένες και ενεργειακά αποδοτικές συνολικές λύσεις HVAC διασφαλίζοντας βέλτιστη άνεση κλίματος και ενεργειακή αποδοτικότητα και στις 22 μονάδες λιανικής σε ένα καινούργιο εμπορικό κέντρο κοντά στην Κολωνία.
Garitage Park
Μάθετε πώς η Daikin ενσωμάτωσε μια λύση HVAC, διασφαλίζοντας το καλύτερο δυνατό κλίμα αποφεύγοντας ταυτόχρονα τη χρήση αερίου σε μια τοποθεσία με διαστάσεις μεγαλύτερες από 23 ποδοσφαιρικά γήπεδα.
Μάθε περισσότερα
Για περισσότερες λεπτομέρειες προϊόντων
Ανακαλύψτε τις υπηρεσίες και τις λύσεις μας με το Daikin360
Από εξειδικευμένη εγκατάσταση έως συντήρηση και επισκευή, η ομάδα μας διασφαλίζει την αποδοτική λειτουργία των συστημάτων σας HVAC σε όλη τη διάρκεια του έτους. Εμπιστευθείτε την Daikin για αξιόπιστες λύσεις που διατηρούν την οικία ή την επιχείρησή σας άνετη και ταυτόχρονα παρέχουν εξοικονόμηση στα ενεργειακά κόστη.
Σύστημα απομακρυσμένης παρακολούθησης και ελέγχου ψυκτικών συγκροτημάτων και μονάδων διαχείρισης αέρα της Daikin
Με το σύστημα απομακρυσμένης παρακολούθησης της Daikin επιτυγχάνετε βέλτιστη χρήση και διαχείριση κόστους καθ’ όλη τη διάρκεια ζωής του συστήματος, ενώ παράλληλα αυξάνετε την απόδοση και την αξιοπιστία του.
Επιτύχετε βέλτιστη ποιότητα αέρα
Εξασφαλίστε ένα καθαρό, υγιές και άνετο περιβάλλον εσωτερικών χώρων με τις προηγμένες λύσεις εξαερισμού της Daikin. Από ενεργειακά αποδοτικά συστήματα ανάκτησης θερμότητας έως μεγάλης κλίμακας μονάδες διαχείρισης αέρα, τα συστήματά μας ενσωματώνονται άνετα στην εγκατάσταση σας HVAC για την παροχή βέλτιστης ποιότητας αέρα.
