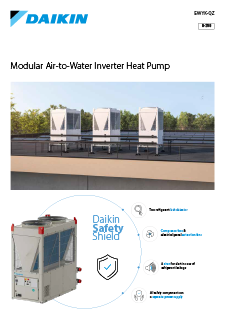

EWYK-QZ Product catalogue
PDF | 897.41KB
Κατασκευασμένη για κτίρια με πολλές απαιτήσεις.
Η Daikin EWYK-QZ είναι μια αρθρωτή αντλία θερμότητας αέρα-νερού με Inverter που χρησιμοποιεί ψυκτικό R-290, είναι κατασκευασμένη για διαβαθμίσεις από μια μονάδα 135 kW έως και 2000 kW σε πολλές σειρές.
Ο σχεδιασμός plug-and-play επιτρέπει στις μονάδες να προστίθενται η μια δίπλα στην άλλη ή η μια επάνω στην άλλη καθώς εξελίσσεται το έργο σας, έτσι ώστε να είναι κατάλληλη σε οικίες σε νέες εγκαταστάσεις, σε αναβαθμίσεις μεγάλης κλίμακας και σε απαιτητικά βιομηχανικά περιβάλλοντα.
Ένα σύστημα, απεριόριστο δυναμικό.
Αρθρωτό σύστημα Plug & Play
Ευέλικτη διαβάθμιση και αρθρωτή εγκατάσταση έως και 2000 kW.
Το σύστημα εξελίσσεται μαζί με το έργο σας επιτρέποντας προοδευτική προσθήκη των μονάδων σύμφωνα με το σχέδιο ανάπτυξης του κτιρίου σας. Οι μονάδες μπορούν να εγκατασταθούν η μια δίπλα στην άλλη ή η μια επάνω στην άλλη για την ελαχιστοποίηση του αποτυπώματος με έως και τέσσερις σειρές τεσσάρων μονάδων και έως 60 πιθανές διαμορφώσεις σε ένα μόνο σύστημα.

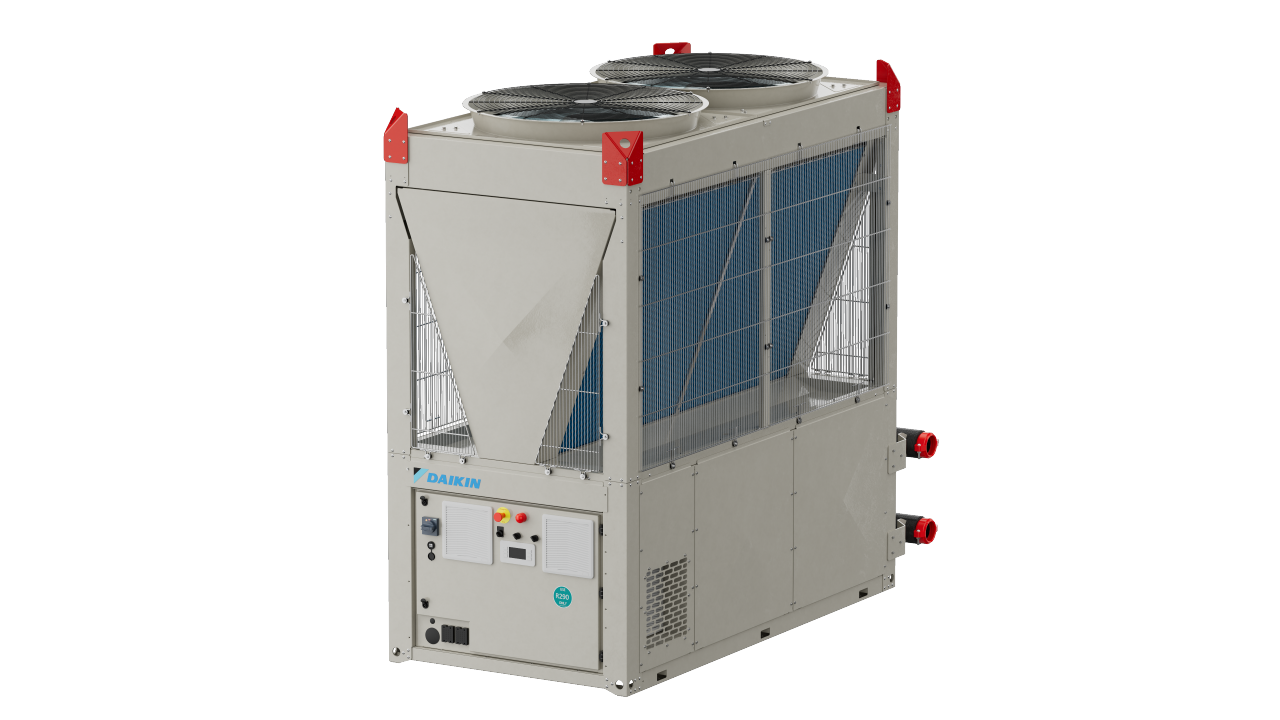

1 βασική μονάδα - έως και 135 kW
2 βασικές μονάδες - έως και 270 kW

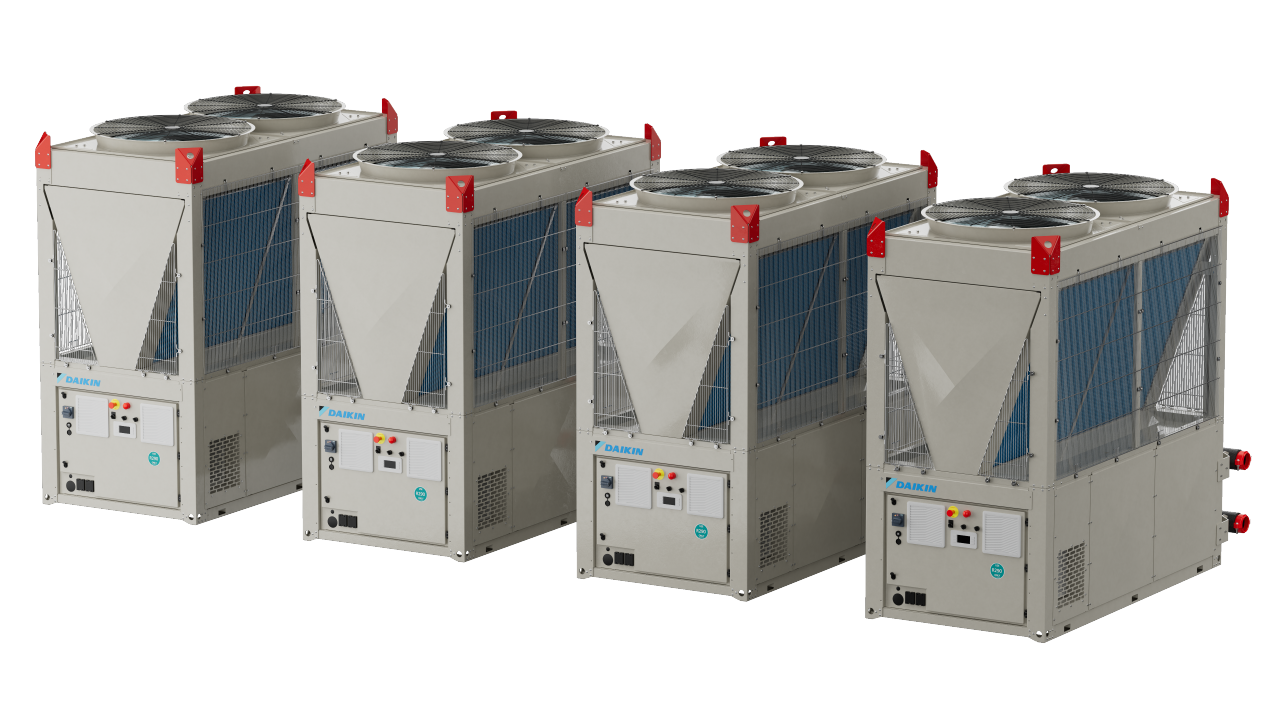

1 σειρά 4 μονάδων - έως και 540 kW

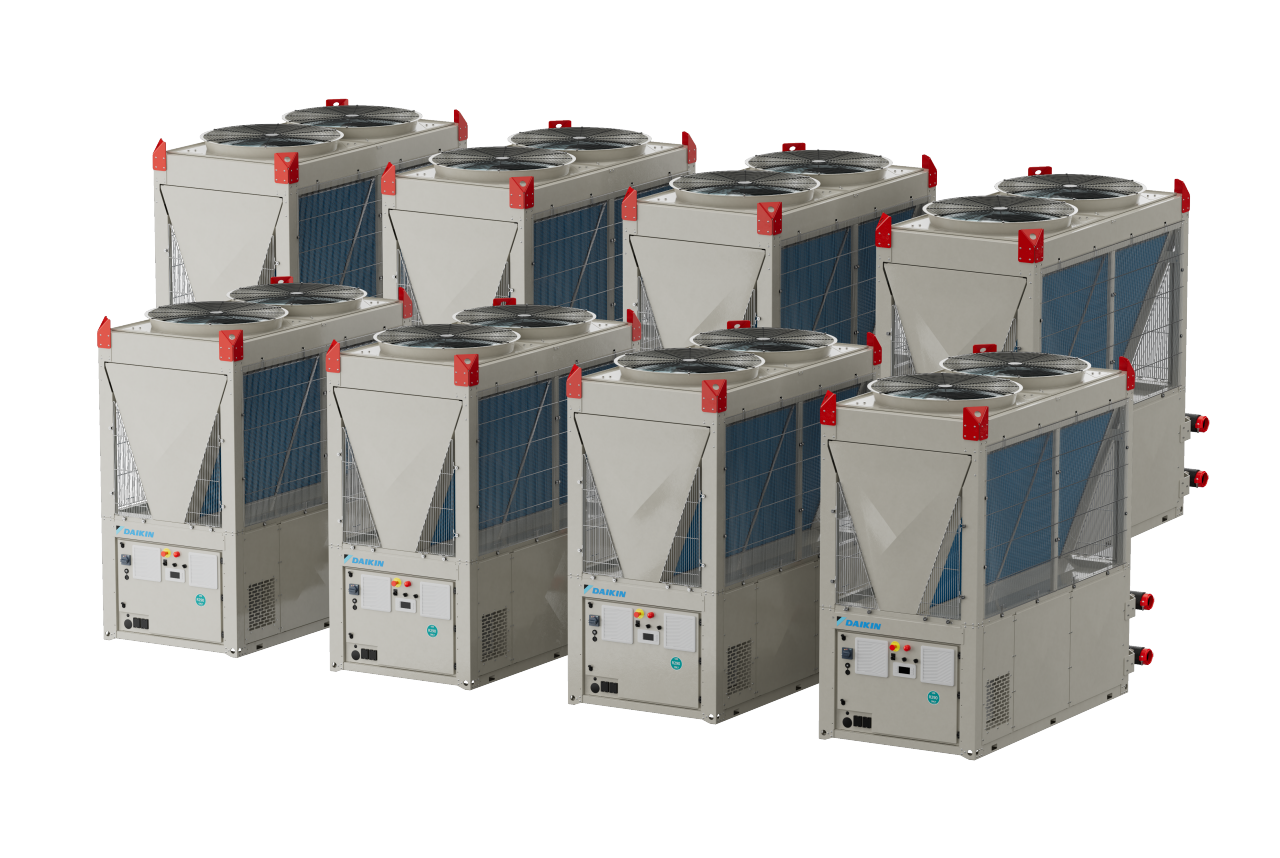

Σειρά 4x4 - έως και 2000 kW
με διαχείριση από το σύστημα ελέγχου iCM
Κατασκευασμένη για απόδοση αιχμής
Ολοκληρωμένη τεχνολογία inverter
Οι σπειροειδείς συμπιεστές VFD και οι ανεμιστήρας EC με σύστημα Inverter προσαρμόζονται σε πραγματικό χρόνο σε διακυμάνσεις φορτίων εξασφαλίζοντας εξαιρετική απόδοση μερικού φορτίου όλες τις εποχές.
Εύκολη εγκατάσταση και άμεση χρήση (Plug & play)
Ένα μόνο καλώδιο ρεύματος τροφοδοτεί έως και τέσσερις μονάδες. Το κιτ πολλαπλής με όλες τις σωληνώσεις μεταξύ μονάδων μπορεί να προτοποθετηθεί στο εργοστάσιο ώστε να μειωθεί και άλλο ο χρόνος της επί τόπου εργασίας.
Λειτουργία υψηλής θερμοκρασίας
Παρέχει νερό θέρμανσης έως και 75 °C, ακόμα και σε εξωτερικές θερμοκρασίες έως και −20 °C. Μια άμεση αντικατάσταση λέβητα για τις πιο απαιτητικές εφαρμογές.
Φυσικό ψυκτικό μέσο
Το R-290 (προπάνιο) φέρει ΔΘΠ μόνο 0,02 — συμμόρφωση με τον κανονισμό αερίου F με μακρόπνοη προοπτική και εξαιρετικά μειωμένο αποτύπωμα άνθρακα.
Επιλογή μονάδας αντλίας
Μια αποκλειστική μονάδα αντλίας με αντλία με inverter και ένα δοχείο διαστολής 18 λίτρων ενσωματώνονται απευθείας στη σειρά για ένα πλήρως αυτόνομο υδρονικό σύστημα.
Ετοιμότητα για αναβάθμιση
Χάρη στη στοίβαξη μικρών διαστάσεων και την αρθρωτή ανάπτυξη η EWYK-QZ είναι ιδανική για έργα στα οποία ο χώρος είναι περιορισμένος και απαιτείται σταδιακή επέκταση της απόδοσης.
Μεγάλο εύρος λειτουργίας
Κανένας συμβιβασμός στις συνθήκες.
Παρέχει αξιόπιστη θέρμανση και ψύξη σε ένα ευρύ χαρτοφυλάκιο λειτουργιών με θερμοκρασίες νερού έως και 75 °C, έτσι ώστε να είναι ιδανική για αντικατάσταση λέβητα σε οικιακές εφαρμογές, ξενοδοχείων και σε βιομηχανικές εφαρμογές.
| Ελάχ. | Μέγ. | |
| Νερό θέρμανσης | 20°C | 75°C |
| Παγωμένο νερό | -15°C | 18°C |
| Εξωτερική θερμοκρασία περιβάλλοντος | -20°C | 46°C |
Daikin Safety Shield
Ασφάλεια ενσωματωμένη σε κάθε επίπεδο
- Δύο ανιχνευτές διαρροής ψυκτικού — καλύπτουν τόσο το κιβώτιο συμπιεστή όσο και τον ηλεκτρολογικό πίνακα.
- Ανεμιστήρες εξαγωγής με πιστοποίηση ATEX — διατηρούν θετική πίεση και απομακρύνουν οποιαδήποτε διαρροή και από τα δύο περιβλήματα.
- Ακουστική & Οπτική σειρήνα — ενεργοποιείται αμέσως από τους ανιχνευτές διαρροής για ταχεία ανταπόκριση σε έκτακτη ανάγκη.
- Ανεξάρτητο τροφοδοτικό — όλες οι συσκευές ασφάλειας λειτουργούν με ένα αποκλειστικό κύκλωμα, ξεχωριστό από την παροχή κύριας μονάδας.
- Πολλαπλή βαλβίδας ασφαλείας — οδηγεί το ψυκτικό εκτός του κιβωτίου συμπιεστή σε οποιοδήποτε συμβάν υπέρβασης της πίεσης.
Η προσέγγιση ασφάλειας της Daikin καλύπτει ολόκληρο τον κύκλο ζωής του προϊόντος — από την παραγωγή και την αποθήκευση έως τη μεταφορά, την εγκατάσταση, τη συντήρηση και τη διάθεση — εξασφαλίζοντας σταθερή λειτουργία σε ασφαλές περιβάλλον για τους συνεργάτες και τους τελικούς χρήστες.
Έξυπνο σύστημα διαχείρισης ψυκτών
1. Πλήρης ενίσχυση της εγκατάστασης
Συντονίζει όλες τις μονάδες στη λειτουργία θέρμανσης ή ψύξης εξασφαλίζοντας υψηλή και αξιόπιστη απόδοση ανεξάρτητα από το μέγεθος της εγκατάστασης ή τη διαμόρφωση.
2. Εκτεταμένη αρχιτεκτονική
Διαχειρίζεται πύργους ψύξης και συστήματα άντλησης με πολλαπλή για αερόψυκτες και υδρόψυκτες εγκαταστάσεις από μια μόνο διεπαφή.
3. Χαμηλότερα κόστη λειτουργίας
Ελαχιστοποιώντας την κατανάλωση ενέργειας και την μηχανική καταπόνηση το iCM παρατείνει τη διάρκεια του συστήματος και παρέχει μετρήσιμα οφέλη απόδοσης σε όλη τη διάρκεια ζωής της μονάδας.

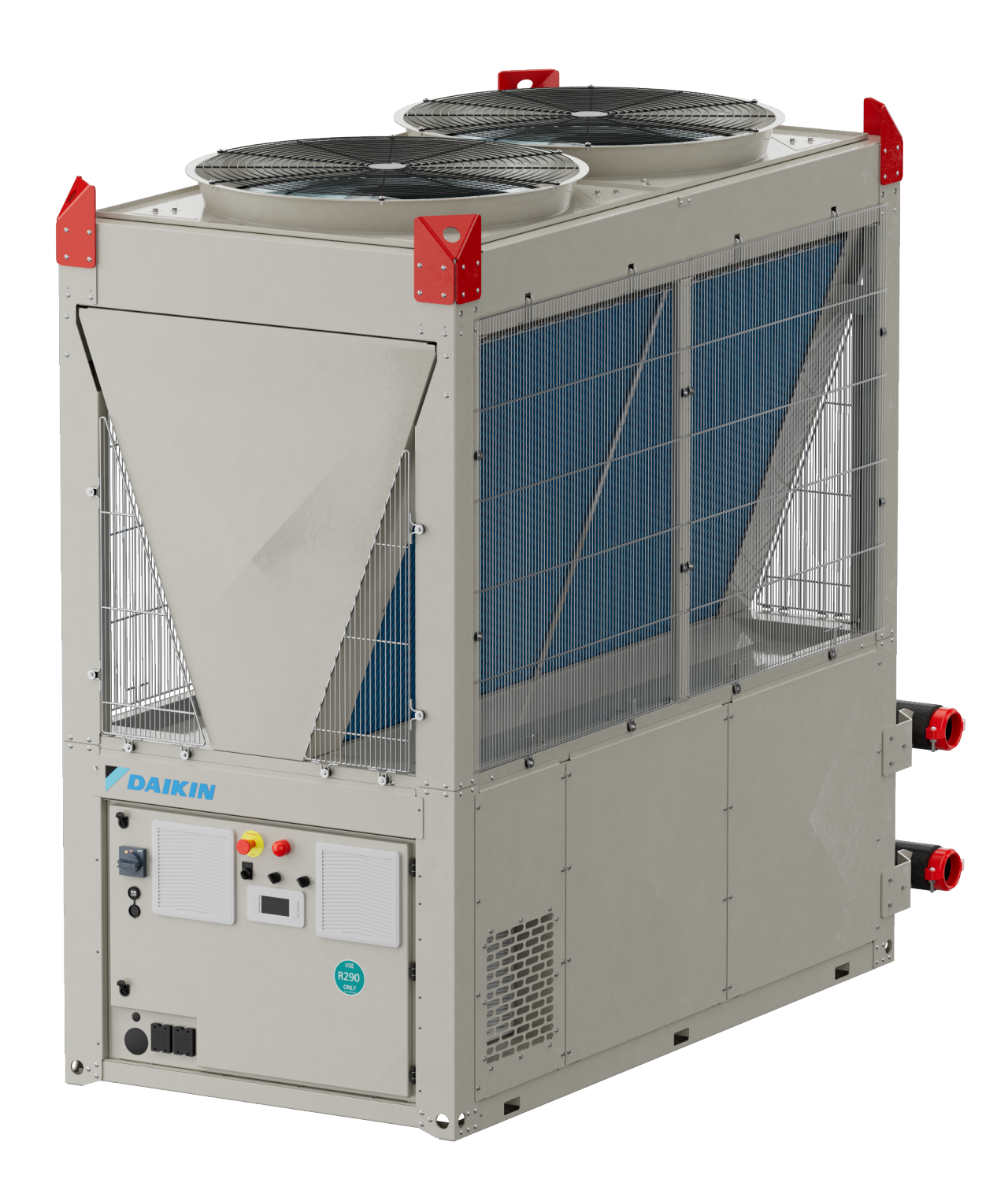

Τεχνικά χαρακτηριστικά - EWYK-QZ
EWYK135QZXSA2
| Παράμετροι | Τιμή |
Απόδοση θέρμανσης [H1] — 40/45°C, 7°C OAT (kW) | 135 |
COP [H1] (kW/kW) | 3,3 |
SCOP Χαμηλή θερμοκρασία / Μέση θερμοκρασία (kW/kW) | 4,2 / 3,2 |
Απόδοση ψύξης [C1] — 12/7°C, 35°C OAT (kW) | 128 |
EER [C1] / SEER (kW/kW) | 2,6 / 4,8 |
Στάθμες ηχητικής ισχύος (dB(A)) | 79,5 |
Διαστάσεις (Μ × Π × Υ) (mm) | 2382 × 1207 × 2653 |
Ψυκτικό φορτίο (kg) | 6,6 |
Tύπος συμπιεστή | 2× Σπειροειδείς VFD |
| Τροφοδοσία ισχύος | 400V / 3ph / 50Hz |
Αποδόσεις σειράς
1 MODULE
135 kW
Θέρμανση / 128 kW Ψύξη
2 ΜΟΝΑΔΕΣ
270 kW
Θέρμανση / 256 kW Ψύξη
3 ΜΟΝΑΔΕΣ
405 kW
Θέρμανση / 384 kW Ψύξη
4 ΜΟΝΑΔΕΣ
540 kW
Θέρμανση / 512 kW Ψύξη
Λύση με μακρόπνοη προοπτική από τον σχεδιασμό
Το R-290 είναι ένα από τα πιο περιβαλλοντικά υπεύθυνα ψυκτικά που διατίθεται. Η EWYK-QZ καθώς συνδυάζεται με ολοκληρωμένη τεχνολογία Inverter και ενσωμάτωση έξυπνου δικτύου, υποστηρίζει βιώσιμα πρότυπα κτιρίων και βρίσκεται σε συμμόρφωση με τις τελευταίες Ευρωπαϊκές διατάξεις.
Σχεδιασμένη για βιώσιμα κτίρια
Ετοιμότητα για BREEAM
Ετοιμότητα για LEED
Σε πλήρη συμμόρφωση με τον τελευταίο κανονισμό αερίου F
Βασικοί δείκτες βιωσιμότητας & απόδοσης
0,02 ΔΘΠ - Δυναμικό Θέρμανσης του Πλανήτη
4,2 SCOP - Υψηλή εποχιακή αποδοτικότητα (χαμηλή θερμοκρασία)
75 °C - Μέγιστη θερμοκρασία νερού θέρμανσης
−20 °C - Ελάχιστη εξωτερική θερμοκρασία περιβάλλοντος στη λειτουργία θέρμανσης
